| 是否进口：否 | 产地：日本 | 加工定制：否 |
| 品牌：日本ASK | 型号： SV-1018 | 订货号：08 |
| 货号： SV-1018 | 规格：18 | 适用范围：09 |
| 是否跨境货源：否 |

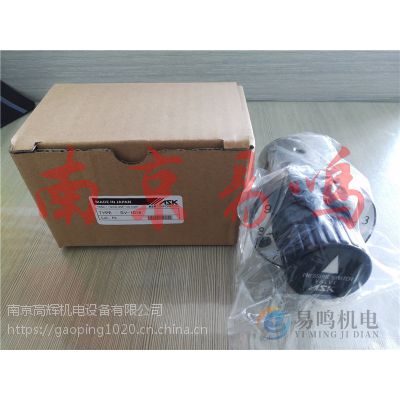

SV-1018日本ASK 切换阀 SV-1018
网上价格不代表实际价格 如需报价 请QQ联系或来电
更多日本工业产品欢迎来电咨询，我们将竭诚为您服务
南京易鸣机电设备有限公司
韩慧玲 手机:18905187335
Tel:025-85352938、85352928、86407655分机810
Fax:025-85357490
HP：
QQ:1325734555
E-mail:hanhuiling@highhui.com
地址:江苏省南京市浦口区柳州东路211号2-3102室
特長
圧力計切換バルブは、1 個の圧力計で 1～6 ヶ所の回路圧力を測定できます。
圧力計の使用個数が 1 個で済むため、圧力計および圧力計パネル取り付け穴加工などが大幅に削減され、油圧装置の大幅なコストダウンが可能です。
ロータリー式切換バルブのため、ハンドル矢印を回路番号に合わせるだけで、圧力測定が可能です。
測定時以外は、ハンドルを "ALL CLOSE" 位置に合わせれば、圧力計内残圧がドレンポートへ排出され、圧力計指針は常時 "O" 位置を指示しますので圧力計の精度?耐久性が向上します。
形式表
| 形式 | 測定ポート数 | 接続ねじ口径 | 使用流体 |
| SV-318 | 3ポート | Rc1/8 | 一般石油系作動油 |
| SV-314 | Rc1/4 | ||
| SV-618 | 6ポート | Rc1/8 | |
| SV-614 | Rc1/4 | ||
| F-SV-318 | 3ポート | Rc1/8 | りん酸エステル系 作動油 |
| F-SV-314 | Rc1/4 | ||
| F-SV-618 | 6ポート | Rc1/8 | |
| F-SV-614 | Rc1/4 |
* G ネジ対応および水-グリコール系作動油については、別途お問い合わせください。
使用上のご注意
切換バルブの各ポートに配管する場合は、対照的なポート位置に同圧力がかかるように接続してください。
このバルブのシール構造は、スプール外径と本体内径がクリアランス 10μ 程度のメタルシール方式で構成されています。ゴミなどが付着すると、ハンドルが重くなったり、動かなくなることがありますので、作動油の汚れにご注意ください。
配管のフラッシングの際には、汚れたフラッシング油がバルブに流れないようにしてください。
定期的なハンドル切換操作を実施してください。
ドレン配管は、一度バルブ本体より高い位置に上げてからドレンポートに配管してください。ハイドロロック現象が起きにくくなります。
ドレンポートに内圧が保持されるとバルブハンドルが重くなり、廻らなくなります。ドレンポートは必ず配管に接続してください。
図面データ ダウンロード
| 製品名 | 型番 | |
|---|---|---|
| グリセリン圧力計切換バルブ 3ポート | SVPG-318,314 | |
| グリセリン圧力計切換バルブ 6ポート | SVPG-618,614 | |
| 圧力計切換バルブ 3ポート | SV-318,314 | |
| 圧力計切換バルブ 6ポート | SV-618,614 |
