| 是否进口：否 | 产地：日本 | 品牌：interface |
| 型号：PCI-2724CM | 插槽数：20 | 尺寸：1*99*7 |

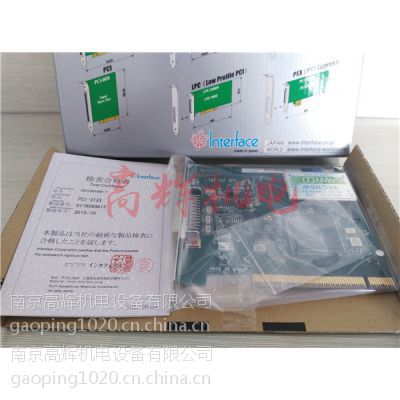

日本interface板卡PCI-2724CM
【特長】
?32点フォトカプラ入力(シンク型出力対応)と、32点高電流オープンコレクタ出力(シンク型)を持つ3.3V信号環境
CPZシリーズCompactPCIデジタル入出力インタフェースモジュールです。本モジュールは、絶縁部電源内蔵のため
外部電源が不要です。
入出力ハンドシェーク回路により、外部回路と同期をとって、データ入出力ができます。
リセット信号の出力、外部リセット信号の入力をサポートしています。また、インターバルタイマ機能を搭載し
ています。
型番 PCI-2724CM
***中の仕様?寸法情報
種類 デジタル入出力
バス PCI
PCIブラケット 標準
寸法 長さ(mm) 174.63
寸法 幅(mm) 106.68
絶縁方式 コモン絶縁
入力点数(点) 32
入力応答時間(μs (TYP)) 45
入力電圧(V) 24
入力信号電流(mA) 5
入力定格電圧(V) 24
出力点数(点) 32
仕様 -
入力形式 フォトカプラ入力(シンク型出力対応)
出力形式 オープンコレクタ
出力(シンク型) データ入力用制御信号
STB1 : 入力データラッチ信号(入力) 1点?
ACK1 : 入力データ取得通知信号(出力) 1点
データ出力用制御信号
STB2:出力データ有効通知信号(出力) 1点?
ACK2:出力データ取得応答信号(入力) 1点
CPZ-2723
CPZ-2724
CPZ-2726
CPZ-2826
CPZ-2724L
CPZ-2724M
CPZ-2726L
CPZ-2726M
CPZ-2826V
CPZ-287144
CPZ-287244
PCI-2723C
PCI-2724C
PCI-2724CL
PCI-2724CM
PCI-2726C
PCI-2726CL
PCI-2726CM
PCI-2826C
PCI-2826CV
PCI-287144
PCI-287244
